,電磁閥作為控制氣缸上下部分的進氣
,排氣的切換元件,以控制啟閉件作垂直上下位移
,控制閥門開啟與關閉的目的
,
3、配用回訊器用于發送閥門開關狀信號
,電磁閥實現遠距離控制
,集中控制,自動控制
,和現場操作
。
5、閥啟閉狀態的現場指示
,上裝的外伸示指示桿的上升和下降
,標志閥門全開時(外伸指示桿位于最高位置),閥門全關閉時(外伸指示桿位于最低位置)
。
6
、帶彈簧復位的單作用氣動裝置或空氣罐系列確保電源,氣源時故障自動開關
,安全
,可靠,訊速
,環保
,節能。

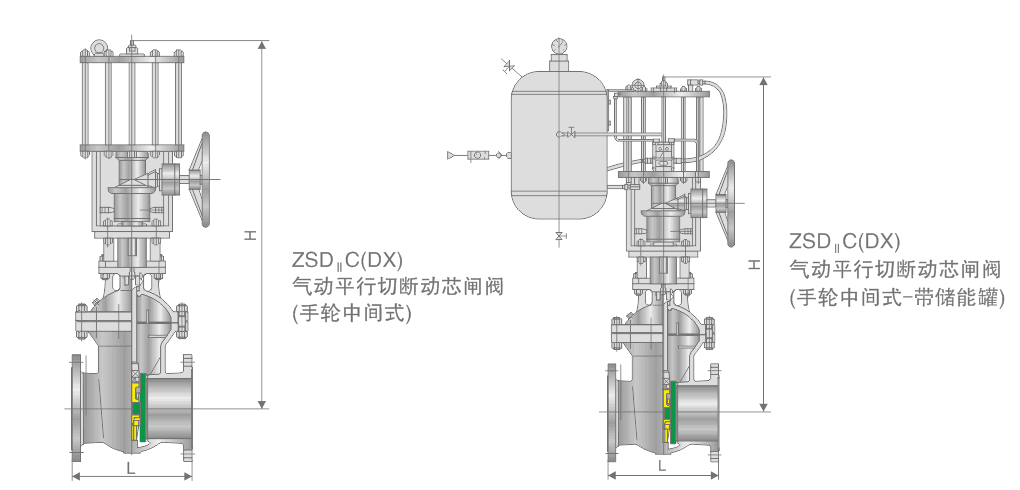

主要外形尺寸 |
公稱通徑[DN] | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 |
L/mm | | | | | | | | | | | | | | | | | |
H/mm | 1.6,2.5MPa | △ | △ | △ | △ | 865 | 965 | 1065 | 1345 | 1550 | 1810 | 2010 | 2295 | 2510 | 2700 | 3240 | 3655 |
4.0 | △ | △ | △ | △ | 892 | 995 | 1146 | 1417 | 1642 | 1896 | 2090 | 2312 | 2594 | 2804 | 3278 | - |
6.4 | △ | △ | △ | △ | 892 | 995 | 1146 | 1417 | 1642 | 1896 | 2090 | 2312 | 2594 | 2804 | 3278 | - |
10.0 | △ | △ | △ | 895 | 906 | 1010 | 1162 | 1432 | 1658 | 1912 | 2105 | 2328 | 2610 | 2820 | 3295 | - |
備注Note | △的適用上裝式 |
