美標氣動截止閥
美標氣動截止閥
口徑：DN50~800mm
特點：防爆、開關、定位器
耐高溫、耐高壓、耐腐蝕、耐磨損
特點：防爆、開關、定位器
耐高溫、耐高壓、耐腐蝕、耐磨損
| 技術規范 | ||
| 設計依據 | GB標準 | |
| 設計標準 | GB/12233 | |
| 結構長度 | 對夾連接 | GB/12221 |
| 連接法蘭尺寸 | B/9113 、JB/T79 | |
| 實驗和檢驗 | GB/T13927 、JB/T9092 | |
| 備注：系列球閥結構長度及連接尺寸可根據客戶要求設計制造 | ||
| 技術參數 | |
| 公稱通徑 | DN50~800mm |
| 連接方式 | 法蘭 |
| 氣缸形式 | 雙作用、單作用（彈簧復位） |
| 控制方式 | 開關型 、調節型 |
| 公稱壓力 | 16 、25、40bar（如需更高壓力訂貨時請注明） |
| 氣源壓力 | 雙作用:4~8bar |
| 介質溫度 | W3:-30~425℃ W4:-40~425 |
| 環境溫度 | 標準型:-20~80℃ |
| 閥體材質 | 碳鋼（C）、不銹鋼（P4、P6） |
| 密封材質 | 金屬硬密封（H）、硬質合金（Y） |
| 備注：其他特殊密封材質或特殊溫度亦可根據客戶要求設計選型 | |
| 主要零件材質表 | ||||
| 序號 | 零件名稱 | 材質 | ||
| C | P4 | P6 | ||
| 1 | 閥體 | WCB | ZG1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| 2 | 墊片 | 柔性石墨+不銹鋼 | PTFE | PTFE |
| 3 | 螺栓 | 35 | 304 | 304 |
| 4 | 螺瓣 | WCB+堆焊304或stelite、PTFE | ZG1Cr18Ni9Ti PTFE | ZG1Cr18Ni12Mo2Ti PTFE |
| 5 | 對開環 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| 6 | 閥瓣蓋 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| 7 | 閥桿 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| 8 | 螺帽 | 35 | 304 | 304 |
| 9 | 吊環螺栓 | 35 | 304 | 304 |
| 10 | 閥蓋 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
| 11 | 螺栓 | 35 | 304 | 304 |
| 12 | 墊片 | 35 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| 13 | 填料 | 柔性石墨 | PTFE | PTFE |
| 14 | 填料壓板 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
| 15 | 螺帽 | 35 | 304 | 304 |
| 備注：主要零部件及密封圈的材質亦可根據實際工況或客戶要求設計選型 | ||||

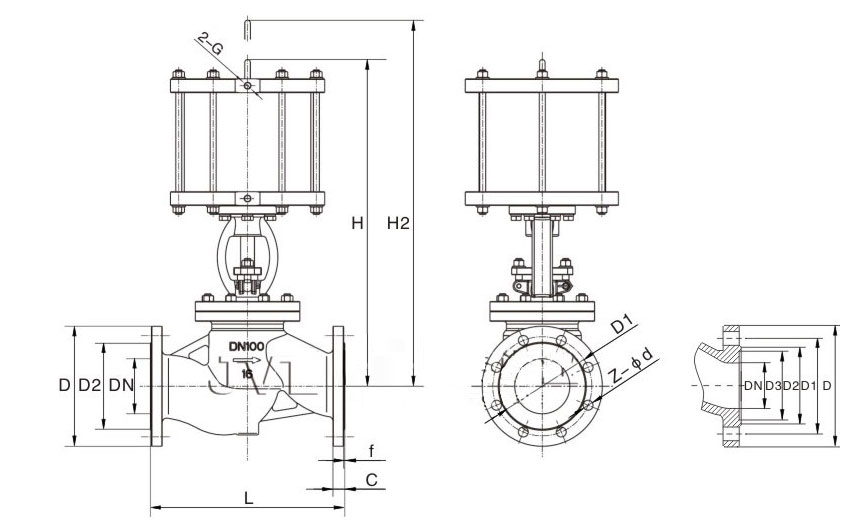

| 主要外形尺寸-PN16(16bar) | |||||||||
| 公稱 通徑 [DN] | 外形尺寸 | 連接尺寸 | 氣源接口 | ||||||
| L | H | D | D1 | D2 | C | f | N-D | ||
| 15 | 130 | 291 | 95 | 65 | 46 | 14 | 2 | 4-14 | 1/4' |
| 20 | 150 | 300 | 105 | 75 | 56 | 16 | 2 | 4-14 | |
| 25 | 160 | 353 | 115 | 85 | 65 | 16 | 2 | 4-14 | |
| 32 | 180 | 390 | 140 | 100 | 76 | 18 | 2 | 4-18 | |
| 40 | 200 | 518 | 150 | 100 | 84 | 18 | 3 | 4-18 | |
| 50 | 230 | 555 | 165 | 125 | 99 | 20 | 3 | 4-18 | |
| 65 | 290 | 630 | 185 | 145 | 118 | 20 | 3 | 4-18 | |
| 80 | 310 | 683 | 200 | 160 | 132 | 20 | 3 | 8-18 | |
| 100 | 350 | 745 | 220 | 180 | 156 | 22 | 3 | 8-18 | 3/8' |
| 125 | 400 | 855 | 250 | 210 | 184 | 22 | 3 | 8-18 | |
| 150 | 480 | 870 | 285 | 240 | 211 | 24 | 3 | 8-22 | |
| 200 | 600 | 954 | 340 | 295 | 266 | 24 | 3 | 12-22 | |
| 250 | 730 | 1065 | 405 | 355 | 319 | 26 | 3 | 12-26 | |
| 300 | 850 | 1185 | 460 | 410 | 370 | 28 | 4 | 12-26 | |
| 備注：根據不同的閥門扭矩，不同的氣源壓力及不同的實際工況，選擇相匹配的執行器其相關外形尺寸也隨之變化 | |||||||||
| 附件選型 | |
| 電磁閥 | 雙作用選二位五通、單作用二位五通、單電控雙電控訂貨時注明 |
| 氣源處理三聯件 | 對氣源進行穩壓、過濾、氣缸潤滑 |
| 限位開關 | 遠程反饋開關信號 |
| 手操機構 | 可實現手動開、關閥門 |
| 定位器 | 輸入模擬量信號（4-20mA或者0-10V），調節閥門開度 |
| 備注 | 以上附件不是標準配件，如需配置訂貨時候注明，電磁閥和限位開關有分防爆和不防爆， 如需防爆還要注明防爆等級 |
| 主要外形尺寸-PN25(25bar) | |||||||||
| 公稱 通徑 [DN] | 外形尺寸 | 連接尺寸 | 氣源接口 | ||||||
| L | H | D | D1 | D2 | C | f | N-D | ||
| 15 | 130 | 291 | 95 | 65 | 46 | 14 | 2 | 4-14 | 1/4' |
| 20 | 150 | 300 | 105 | 75 | 56 | 16 | 2 | 4-14 | |
| 25 | 160 | 353 | 115 | 85 | 65 | 16 | 2 | 4-14 | |
| 32 | 180 | 390 | 140 | 100 | 76 | 18 | 2 | 4-18 | |
| 40 | 200 | 518 | 150 | 110 | 84 | 18 | 3 | 4-18 | |
| 50 | 230 | 555 | 165 | 125 | 99 | 20 | 3 | 4-18 | |
| 65 | 290 | 630 | 185 | 145 | 118 | 22 | 3 | 8-18 | |
| 80 | 310 | 683 | 200 | 160 | 132 | 24 | 3 | 8-18 | |
| 100 | 350 | 745 | 235 | 190 | 156 | 24 | 3 | 8-22 | 3/8' |
| 125 | 400 | 855 | 270 | 220 | 184 | 26 | 3 | 8-26 | |
| 150 | 480 | 870 | 300 | 250 | 211 | 28 | 3 | 8-26 | |
| 200 | 600 | 954 | 360 | 310 | 274 | 30 | 3 | 12-26 | |
| 250 | 730 | 1065 | 425 | 370 | 330 | 32 | 3 | 12-30 | |
| 300 | 850 | 1185 | 485 | 430 | 389 | 34 | 4 | 16-30 | |
| 主要外形尺寸-PN40(40bar) | ||||||||||
| 公稱 通徑 [DN] | 外形尺寸 | 連接尺寸 | 氣源接口 | |||||||
| L | H | D | D1 | D2 | C | f | N-D | D3 | ||
| 15 | 130 | 305 | 95 | 65 | 46 | 14 | 2 | 4-14 | 40x4 | 1/4' |
| 20 | 150 | 316 | 105 | 75 | 56 | 16 | 2 | 4-14 | 51x4 | |
| 25 | 160 | 373 | 115 | 85 | 65 | 16 | 2 | 4-14 | 58x4 | |
| 32 | 180 | 416 | 140 | 100 | 76 | 18 | 2 | 4-18 | 66x4 | |
| 40 | 200 | 530 | 150 | 110 | 84 | 18 | 3 | 4-18 | 76x4 | |
| 50 | 230 | 575 | 165 | 125 | 99 | 20 | 3 | 4-18 | 88x4 | |
| 65 | 290 | 656 | 185 | 145 | 118 | 22 | 3 | 4-18 | 110x4 | |
| 80 | 310 | 713 | 200 | 160 | 132 | 24 | 3 | 8-18 | 121x4 | |
| 100 | 350 | 775 | 235 | 190 | 156 | 24 | 3 | 8-18 | 150x4.5 | 3/8' |
| 125 | 400 | 892 | 270 | 220 | 184 | 26 | 3 | 8-18 | 176x4.5 | |
| 150 | 480 | 940 | 300 | 250 | 211 | 28 | 3 | 8-22 | 204x4.5 | |
| 200 | 600 | 1054 | 375 | 320 | 284 | 34 | 3 | 12-22 | 260x4.5 | |
| 250 | 730 | 1115 | 450 | 385 | 345 | 38 | 3 | 12-26 | 313x4.5 | |
| 300 | 850 | 1235 | 515 | 450 | 409 | 42 | 4 | 12-26 | 364x4.5 | |
