油密封旋塞閥
油密封旋塞閥
產品型號：X47W
公稱通徑：DN50-300（mm）
壓力范圍：PN10（Mpa）
工作溫度：≤100（℃）
主體材質：灰鑄鐵
應用范圍：應用于油田開采、輸送和冶煉設備中
公稱通徑：DN50-300（mm）
壓力范圍：PN10（Mpa）
工作溫度：≤100（℃）
主體材質：灰鑄鐵
應用范圍：應用于油田開采、輸送和冶煉設備中
，同時也廣泛用于石油化工、化工、煤氣、天然氣、液化石油氣、暖通行業以及一般工業中
分享到：
概述
X47W油密封旋塞閥在閥體和旋塞上有油槽
，在旋轉柄上可注入密封脂的止回閥，靠注入密封脂加強密封性能。X47W油密封旋塞閥的閥體和閥蓋連接采用螺栓，閥體和閥蓋間有調整墊，該調整墊既要保證閥體與閥蓋的密封，又要保證旋塞和閥體間密封性能。 X47W油密封旋塞閥適用于石油、天然氣等管道。油密封旋塞閥主要性能規范
| 公稱壓力PN（MPa） | 試驗壓力PS（MPa） | 工作壓力P（MPa） | 適用介質 | 適用溫度（℃）聚四氟乙烯 | |
| 殼體 | 密封 | ||||
| 1.0 | 1.5 | 1.1 | 1.0 | 煤氣、油品 | ≤100 |

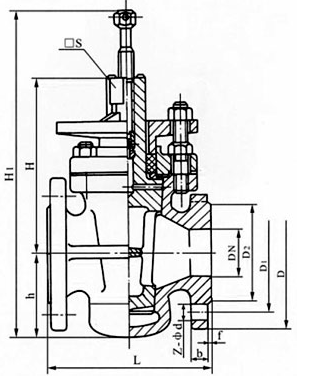

油密封旋塞閥主要尺寸
| 公稱通徑DN（mm） | 尺寸 | ||||||
| L | D | D1 | D2 | □S | Z-∮d | H1 | |
| 50 | 170 | 160 | 125 | 100 | 32 | 4-∮18 | 315 |
| 65 | 220 | 180 | 145 | 120 | 36 | 4-∮18 | 360 |
| 80 | 250 | 195 | 160 | 135 | 46 | 4-∮18 | 455 |
| 100 | 300 | 215 | 180 | 155 | 50 | 8-∮18 | 500 |
| 125 | 350 | 245 | 210 | 185 | 55 | 8-∮18 | 510 |
| 150 | 400 | 280 | 240 | 210 | 60 | 8-∮23 | 605 |
| 200 | 480 | 335 | 295 | 265 | 60 | 8-∮23 | 760 |
| 250 | 530 | 390 | 350 | 320 | 85 | 12-∮23 | 800 |
| 300 | 610 | 440 | 400 | 368 | 100 | 12-∮23 | 820 |
油密封旋塞閥主要零件材料
| 零件名稱 | 閥體、塞子 | 填料 | 墊片 |
| 材料 | 灰鑄鐵 | 橡膠石棉盤根 | 橡膠石棉板 |
