手動上展式放料閥

產品中心 > 保溫閥 > 手動上展式放料閥

手動上展式放料閥

產品型號：HG5-89-1
公稱通徑：DN50~200mm
公稱壓力：PN1.0~6.4MPa
適用溫度：-29~650℃
主要材質：WCB

、ZG1Cr18Ni9Ti

、ZG1Cr18Ni12Mo2Ti、CF8

、CF8M、CF3、CF3M
驅動方式：手動

、傘齒輪傳動、氣動

、電動

、液動、氣液聯動

、電液聯動
適用介質：水

、蒸汽、油品

、硝酸

、醋酸、氧化性介質

、尿素等多種介質

聯系購買

分享到：

產品詳細

[基本信息]

放料閥主要用于反應器

，儲罐和其它容器的底部排料，借助于閥門底部法蘭焊接于儲罐和其它容器的底部

，因此消除工藝介質通常在容器出口的殘留現象

。放料閥根據實際情況的需要，放底結構設計為平底型

，閥體為V型

，并提供提升和下降兩種工作方式閥瓣。閥體內腔裝有耐沖刷

、耐腐蝕的密封圈

，在開啟閥門瞬間，可以保護閥體不被介質沖刷

、腐蝕,并對密封圈進行特種處理

，使表面硬度達到HRC56~62，具有高耐磨

、耐腐蝕的功能

。閥瓣密封根據需要是封面均堆焊有硬質合金，密封副采用線密封

，保證密封的可靠性

，并可防止結疤。同時

，采取短行程閥瓣的設計

。在化工

、石油、冶金

、制藥

、農藥、染料

、食品加工等行業廣泛使用

。各種操作方式，例如手動

，氣動（彈簧復位式

，雙作用式、帶手輪和不帶手輪）

，電動

，液動，齒輪等

。

[標準參數]

設計標準	GB/T 12235
連接標準	GB/T 9113 、HG/T 20592、HG/T 20615
壓力測試	JB/T 9092

[閥門特點]
1

、閥體內腔裝有耐沖刷

、耐腐蝕的密封圈。
2

、閥瓣密封根據需要時封面均堆焊接有硬質合金

，具有高耐磨、耐腐蝕的功能

。
3

、各種操作方式，例如

，手動

，氣動（彈簧復位式

，雙作用式

、帶手輪和不帶手輪），電動

、液動

，齒輪等。

[適應工況]
放料閥主要用于反應釜,儲罐和其它容器的底部排料

、放料

、取樣和無死區關斷操作。借助于閥門底部法蘭焊接于儲罐和其它容器的底部

，因此消除工藝介質通常在容器出口的殘留現象. 放料閥根據實際情況的需要,放底結構設計為平底型,閥體為V型,并提供提升和下降兩種工作方式閥瓣

。

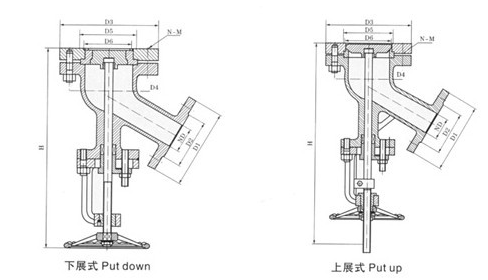

[結構圖]

[上展式放料閥連接尺寸]

DN	上法蘭		上法蘭	下法蘭	密封座
DN	D1	D2	D3	D4	D5	D6
25	115	80	115	85	-	-
32	135	100	135	100	-	-
40	145	110	145	110	80	60
50	165	125	160	125	85	70
65	180	145	180	145	130	85
80	195	160	195	160	135	95
100	215	180	215	180	160	130
125	245	210	245	210	160	140
150	280	240	280	240	185	165
200	335	295	335	295	/	/

[下展式放料閥連接尺寸]

DN	上法蘭		上法蘭	下法蘭	密封座
DN	D1	D2	D3	D4	D5	D6
25	115	85	135	100	70	40
32	135	100	145	110	75	55
40	145	110	160	125	100	65
50	165	125	180	145	85	70
65	180	145	195	160	135	90
80	195	160	215	180	155	130
100	215	180	245	210	195	135
125	245	210	280	245	180	145
150	280	240	335	295	210	185
200	335	295	405	355	/	/
