AT氣動執行器

扭矩范圍：10-10000NM
行程范圍：0-90度
防護等級：IP67
控制方式：雙作用、單作用常閉、單作用常開
結構方式：齒輪齒條活塞式
可配閥門：蝶閥

、球閥、風閥
表面處理：硬質氧極陽化
可配附件：電磁閥

、空氣過濾減壓閥

、回訊器、手輪

、電氣定位器

聯系購買

分享到：

產品詳細

一

、AT氣動執行器產品概述
AT新型齒輪齒條式氣動執行器通過CAD三維模型創新優化設計

，外形美觀緊湊、現代化的造型

；并采用實用新型材料、新工藝

，使產品的質量

、性能更加可靠；多規格選型更經濟實惠

；產品全面符合國際標準技術規范，滿足現在和未來的需求

。

二、AT氣動執行器產品特點
1

、齒輪齒條雙活塞對稱結構設計

，動作快速平穩，精度高

，輸出功率大

，通過簡單的改變活塞裝配位置可得到反方向旋轉。
2

、擠壓的優質鋁合金缸體，經精密加工的內孔和外部表面進行硬質陽極氧化處理（特殊情況下陽極氧化+特氟隆涂層）

，使用壽命長

，摩擦系數低。
3

、一體式設計，所有的雙作用和單作用執行器型號

，都具有相同的缸體和端蓋

，很方便通過加裝彈簧或拆除彈簧來改變作用方式。
4

、組合式預符荷安全彈簧組，不論在裝配過程或使用現場中

，都能方便而安全的安裝或增減彈簧數量。
5

、外部側面兩個單獨調節螺釘對于已安裝在閥門上的執行器更是精確方便

，調節閥開和閥關位置，如需全行程調節時則另外在兩個端蓋處配置較長調節螺釘

。
6

、多功能位置指示器，現場可視化指示

，符合VID/VIE3845

、NAMUR標準槽，能安裝并輸出所有附件

，如限位開關盒

、電氣定位器、位置傳感器（倍加福

、圖爾克）。
7

、氣源接口符合NRMAR標準

，可直接安裝NUMAR標準電磁閥

。
8、齒條背面的復合材料軸瓦和活塞導向環以及輸出軸的軸承等為防止金屬對金屬的摩擦

，并且增加潤滑,使其低摩擦，延長使用壽命。
9

、所有的緊固件均采用不銹鋼材料

，長期抗腐蝕。
10

、連接部分符合全新國際標準規范ISO5211

，DIN3337（F03-F25）使產安裝具有互換性

、通用性。

三

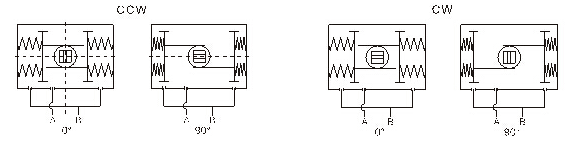

、雙作用式工作原理（ATD）

CCW：
A口進氣.壓縮空氣克服彈簧力。推動活塞向外運動

，執行器輸出軸逆時針轉動（0°→90°）

，B口排氣；
執行器失氣

，活塞在彈簧力的作用下向內運動，執行器輸出軸順時針轉動（90°→0°）

，A口排氣

。

CW：
A口進氣，壓縮空氣克服彈簧力.推動活塞向外運動

，執行器輸出軸順時針轉動（0°→90°）, B口排氣

；
執行器失氣.活塞在彈簧力的作用下向內運動.執行器輸出軸逆時針轉動（90°→0°），A口排氣

。

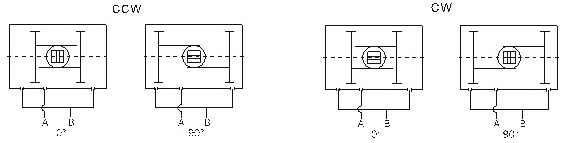

四、單作用式工作原理（ATE）

CCW：
A口進氣

，壓縮空氣推動活塞向外運動，使執行器輸出軸逆時針旋轉（0°→90°）, B口排氣

。
B口進氣

，壓縮空氣推動活塞向內運動，使執行器輸出軸順時針旋轉（90°→0°）, A口排氣

。

CW：
A口進氣，壓縮空氣推動活塞向外運動

，使執行器輸出軸順時針旋轉（0°→90°）, B口排氣

。

B口進氣，壓縮空氣推動活塞向內運動

，使執行器輸出軸逆時針旋轉（90°→0°）, A口排氣。

五
、AT氣動執行器技術參數

技術參數
零件	防腐等級
	A	B
缸體	陽極硬化	手操機構可實現手動開 、關閥門
端蓋	金屬聚酯涂層	特氟隆涂層
輸出軸	碳鋼化學鍍鎳	碳鋼化學鍍鎳或不銹鋼
使用場合	一般場合	一般場合或低濃度酸性環境

解剖圖參數
零件號	每臺數量	零件名稱	標準材料	選用材料
01	1(1)	左端蓋	壓鑄鋁合金	不銹鋼
02	1(1)	左端蓋	壓鑄鋁合金	不銹鋼
03	1	缸體	擠出鋁合金	不銹鋼
04	2	活塞	壓鑄鋁合金	-
05	1	輸出軸	碳鋼	不銹鋼
06	1	調節凸輪	不銹鋼	-
07	2	O型圈（端蓋）	丁腈橡膠	氟或硅橡膠
08	2	O型圈（活塞）	丁腈橡膠	氟或硅橡膠
09	1	O型圈（輸出軸底部）	丁腈橡膠	氟或硅橡膠
10	1	O型圈（輸出軸頂部）	丁腈橡膠	氟或硅橡膠
11	2	O型圈（調節螺栓）	丁腈橡膠	氟或硅橡膠
12	2	塞頭（缸體）	丁腈橡膠	氟或硅橡膠
13	2	軸承（活塞）	氟碳復合材料	-
14	1	軸承（輸出軸頂部）	尼龍46	-
15	1	軸承（輸出軸頂部）	尼龍46	-
16	1	導向軸承（活塞背面）	尼龍46	-
17	2	推力軸承（輸出軸）	尼龍46	-
18	2	墊片（輸出軸）	尼龍46	-
19	1	彈性檔圈	不銹鋼	-
20	8/12/16(2)	端蓋螺栓	不銹鋼	-
21	8/12/16(2)	端蓋墊片	不銹鋼	-
22	2	墊片	不銹鋼	-
23	2	螺帽	不銹鋼	-
24	2	調節螺栓	不銹鋼	-
25	2	導向塊	尼龍66+30%FG	-
26	5-12	彈簧組件	合金彈簧鋼	-
27	1	位置指示器	聚丙烯PP+30%FG	-
28	1	螺釘	不銹鋼	-

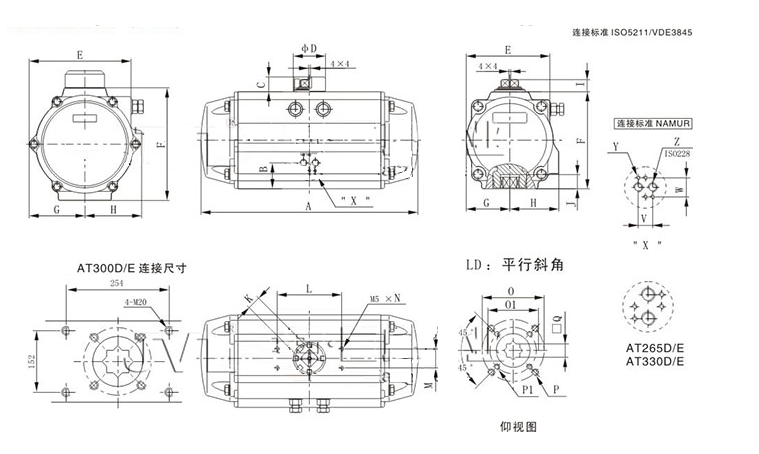

外形及連接尺寸
型號	AT50	AT63	AT75	AT88	AT100	AT115	AT125	AT145	AT160	AT180	AT200	AT240	AT265	AT330
型號	D/E
ISO flange	F04	F05	F05-07	F05-07	F07-10	F07-10	F07-10	F10-12	F10-12	F12	F14	F16	F16	F16
A	140.5	158.5	210.5	247.5	268.5	315	345	408.5	437.5	487	546	633	728	876
B	26.5	30	30.5	32.5	37.5	42.5	45	47.5	52	58.5	62.5	78.5	165	187
C	20	20	20	20	20	30	30	30	30	50	50	50	50	50
φD	40	40	40	40	40	56	56	65	65	80	80	115	115	115
E	59	72	84.5	97.5	111	127	136	156.5	169	190.5	213	251	298.5	383
F	69	85	102	115	127	145	157	177	196	220.5	245	298.5	330	405
G	29	36	42.5	49.5	56	64	69.5	80	88	99	110	131	163.5	201
H	41.5	47	52	56.8	67	77	82	91.5	99	105	112	131	166	204.5
I	14.5	14.5	14.5	14.5	14.5	24.5	24.5	24.5	24.5	44.5	44.5	44.5	44.5	44.5
J min	12	16	16	19	19	24	24	29	29	29	38	38	48	57
k	11	11	17	17	17	27	27	27	27	36	36	36	36	36
L	80	80	80	80	80	80	80	80	80	130	130	130	130	130
M	30	30	30	30	30	30	30	30	30	30	30	30	30	30
N	4	8	8	8	8	8	8	8	8	8	8	8	8	8
EO1	42	50	50	50	70	70	70	102	102	125	140	165	165	165
EO	-	-	70	70	102	102	102	125	125	-	-	-	-	-
P1	4-M6	4-M6	4-M6	4-M6	4-M8	4-M8	4-M8	4-M10	4-M10	4-M12	4-M16	4-M20	4-M20	4-M20
P	-	-	4-M8	4-M8	4-M10	4-M10	4-M10	4-M12	4-M12	-	-	-	-	-
口Q	11	14	14	17	17	22	22	27	27	27	36	36	46	55
V	24	24	24	24	24	24	24	24	24	24	24	40	40	40
W	32	32	32	32	32	32.9	32	32	32	32	32	45	45	45
Y	M5x8	M5x8	M5x8	M5x8	M5x8	M5x8	M5x8	M5x8	M5x8	M5x8	M5x8	M6x10	M6x10	M6x10
Z	1/8^"	1/8^"	1/8^"	1/8^"	1/4^"	1/4^"	1/4^"	1/4^"	1/4^"	1/4^"	1/4^"	3/8^"	1/2^"	1/2^"
