一、Z41F46襯氟閘閥產品介紹：
Z41F46襯氟閘閥產品是一種最帶見的啟閉閥門
，利用兩側面密封呈楔狀的閘板來接通或截斷管路中介質，楔式閘閥不允許微量開啟在管路中作節流裝置用
，以免因高速流動的介質沖蝕而加快密封面的損壞
。FEP(F46)、PCTFE(F3)襯氟閘閥適用在-20℃~150℃的各種濃度的王水
、酸
、鹽酸、氫氟酸和各種有機酸
、強酸
、強氧化劑，F(xiàn)EP襯氟閥門還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體
、液體介質的管路上使用
。
Z41F46襯氟閘閥采用的密封副為FEP或其它材料組合，磨擦系數小
，啟閉力矩低
；填料采用PTFE標準填料，密封性能好
，維修更換方便
；帶有彈性的閘板
，可補償閘板密封與閥座密封面之間楔角偏差
，吻合度好，密封效果理想
。
二、Z41F46襯氟閘閥應用范圍：
Z41F3
、Z41F46襯氟閘閥適用在-50℃～150℃的各種濃度的王水
、硫
、鹽酸、氫氟酸和各種有機酸
、強酸
、強氧化劑
，F(xiàn)EP還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體
、液體介質的管路上使用。
閥體有扁體和圓體兩種形狀：GB國標閥門采用圓體
，ANSI磅級美標閥門DN≤300Lb采用扁體
，DN≥400Lb采用圓體
。
三、Z41F46襯氟閘閥結構特點：
1、閥體
、閥蓋的內腔和閘板、閥桿外表面等直接與介質接觸的部件
，全部名襯FEP（F46）等氟塑料；
2
、密封副為FPF（F46）/ FEP（F46）或其它材料組合
，摩擦系數小，啟閉力矩低
；
3、填料采用PTFE（F4）標準填料
，密封性能好
，維護更換方便；
4
、帶有彈性的閘板
，可補償閘板密封面與閥座密封面之間楔角偏差
，吻合度好
，密封效果理想；
5
、介質可從兩側任意方向通過閘閥
，適用于介質方向可能改變的管路上作用啟閉裝置。
A
、產品連接件少
，整體鋼性好。
B
、截流速度快
。
C、開度限位機構方便
，靈活，精確
。
D
、體形小巧，外形美觀
。
E、操作簡單
，省力
，維修方便。
F
、流體阻力小
，密封面受介質的沖蝕小。
G
、介質流向不愛限制
，不擾流，不降低壓力
。
四、Z41F46襯氟閘閥標準規范：
設計制造標準：GB/T 12234
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008
五、Z41F46襯氟閘閥零件材料與工況：
1
、閥體材質：碳鋼、不銹鋼
。[可選]
2
、密封材質：流道全襯四氟
。
3
、填料： PTFE。
4
、閥桿材質：不銹鋼304
、不銹鋼316
、不銹鋼2cr13
。

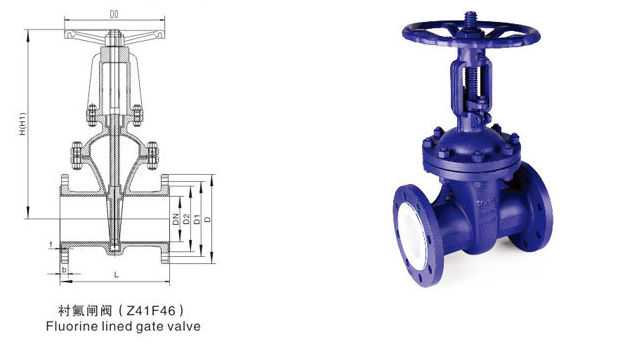

六 、Z41F46襯氟閘閥主要外形連接尺寸
公稱通經 | 主動尺寸 | 參考值 |
DN(mm) | PNS(inch) | L | D | D1 | D2 | f | b | Z-d | Do | H | 重量kg |
PN1.0MPa |
15 | 1/2 | 108 | 95 | 65 | 45 | 3 | 15 | 4-14 | 120 | 175 | 6 |
20 | 3/4 | 117 | 105 | 75 | 55 | 3 | 17 | 4-14 | 120 | 195 | 8 |
25 | 1 | 127 | 115 | 85 | 65 | 3 | 17 | 4-14 | 160 | 230 | 10 |
32 | 5/4 | 140 | 140 | 100 | 75 | 3 | 19 | 4-18 | 160 | 245 | 11 |
40 | 3/2 | 165 | 150 | 110 | 85 | 3 | 19 | 4-18 | 180 | 285 | 13 |
50 | 2 | 178 | 165 | 125 | 100 | 3 | 21 | 4-18 | 200 | 300 | 16 |
65 | 5/2 | 190 | 185 | 145 | 120 | 3 | 21 | 4-18 | 250 | 340 | 20 |
80 | 3 | 203 | 200 | 160 | 135 | 3 | 21 | 8-18 | 280 | 410 | 30 |
100 | 4 | 229 | 220 | 180 | 155 | 3 | 23 | 8-18 | 300 | 465 | 40 |
125 | 5 | 325 | 250 | 210 | 185 | 3 | 24 | 8-18 | 320 | 620 | 60 |
150 | 6 | 350 | 285 | 240 | 210 | 3 | 26 | 8-23 | 350 | 710 | 85 |
200 | 8 | 400 | 340 | 295 | 265 | 3 | 26 | 8-23 | 450 | 780 | 120 |
250 | 10 | 450 | 395 | 350 | 320 | 3 | 28 | 12-23 | 500 | 1000 | 175 |
