美標法蘭卡套式旋塞閥
美標法蘭卡套式旋塞閥
產品型號：X41F-150(Lb)/600(Lb)
公稱通徑：1/2"~8"in
公稱壓力：Class150~600Lbs
工作溫度： -29~180℃
適用介質：水
公稱通徑：1/2"~8"in
公稱壓力：Class150~600Lbs
工作溫度： -29~180℃
適用介質：水
、蒸汽
、油品、硝酸類等
分享到：
產品特點
①美標卡套式軟密封旋塞閥密封性是通過卡套四周的密封面來實現的
②閥門沒有空腔給介質積聚；
③金屬唇邊在旋塞轉時提供自潔的作用，適合于粘稠和易結垢的工況；
④雙向流動，使用安裝更方便；
⑤零件材質及法蘭尺寸可根據實際工況或用戶要求合理選配，滿足各種工程需要。
主要性能規范
| 型號 | 壓力級 （Lb） | 試驗壓力PS(MPa) | 適用介質 | 適用溫度（℃） 聚四氟乙烯 | ||
| 殼體 | 密封（水） | 低壓密封（氣） | ||||
| X41F-150(Lb)C | 150 | 3.0 | 2.2 | 0.5-0.7 | 水、蒸汽、油品等 | ≤150 |
| 300 | 7.8 | 5.6 | ||||
| 600 | 15.3 | 11.2 | ||||
| X41F-150(Lb)P | 150 | 3.0 | 2.2 | 0.5-0.7 | 硝酸類 | ≤150 |
| 300 | 7.8 | 5.6 | ||||
| 600 | 15.3 | 11.2 | ||||
| X41F-150(Lb)R | 150 | 3.0 | 2.2 | 0.5-0.7 | 硝酸類 | ≤150 |
| 300 | 7.8 | 5.6 | ||||
| 600 | 15.3 | 11.2 | ||||
主要執行標準
| 項目 | 設計 | 壓力－溫度基準 | 結構長度 | 法蘭連接尺寸 | 試驗與檢驗 |
| 標準 | ANSI B16.34.AP1600 | ANSI B 16.34 | ANSI B 16.10 | ANSI B 16.5 | API598 |

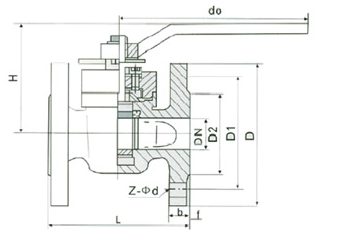

主要尺寸
| 壓力 | 公稱通徑DN | 尺寸 | ||||||||
| (ln) | (mm) | D | D1 | D2 | L | H | do | b-f | z-Φd | |
| 150L b | 1/2 | 15 | 89 | 60.5 | 35 | 108 | 110 | 150 | 12-2 | 4-Φ15 |
| 3/4 | 20 | 98 | 70 | 43 | 117 | 115 | 150 | 12-2 | 4-Φ15 | |
| 1 | 25 | 108 | 79.5 | 51 | 127 | 115 | 180 | 12-2 | 4-Φ15 | |
| 11/4 | 32 | 117 | 89 | 64 | 140 | 135 | 270 | 13-2 | 4-Φ15 | |
| 11/2 | 40 | 127 | 98.5 | 73 | 165 | 140 | 280 | 15-2 | 4-Φ15 | |
| 2 | 50 | 152 | 120.5 | 92 | 178 | 150 | 300 | 16-2 | 4-Φ19 | |
| 21/2 | 65 | 178 | 139.5 | 105 | 190 | 165 | 350 | 18-2 | 4-Φ19 | |
| 3 | 80 | 190 | 152.5 | 127 | 203 | 180 | 400 | 19-2 | 4-Φ19 | |
| 4 | 100 | 229 | 190.5 | 157 | 229 | 380 | - | 24-2 | 4-Φ19 | |
| 5 | 125 | 254 | 216 | 186 | 254 | 460 | - | 25-2 | 8-Φ22 | |
| 6 | 150 | 279 | 241.5 | 216 | 267 | 520 | - | 27-2 | 8-Φ22 | |
| 8 | 200 | 343 | 298.5 | 270 | 292 | 580 | - | 30-2 | 8-Φ22 | |
