法蘭伸縮蝶閥

產品中心 > 其他閥系列 > 法蘭伸縮蝶閥

法蘭伸縮蝶閥

產品型號：SD341X
公稱通徑：DN50～2000（mm)
公稱壓力：PN0.6~1.6（MPa)、
適用溫度：X:-40℃～90℃;XF:-20℃～200℃（軟密封）

；碳鋼:-29℃～425℃ 不銹鋼-40℃～650℃（硬密封）
適用介質：水

、空氣

、天然氣、油品及弱腐蝕性流體
驅動方式：蝸輪傳動

、電動、氣動

、液動
閥體材料：WCB、QT450-10

、不銹鋼

聯系購買

分享到：

產品詳細

產品簡介：

法蘭伸縮蝶閥具有自動補償管道熱脹冷縮方便裝卸的功能，使用于溫度在120℃以下

，公稱壓力在1.6MPa以下的石油，化工

、電力

、造紙

、給排水和城市建設等工業管道上作調節流量和載斷流體的可靠裝置

。

工作原理：

法蘭伸縮蝶閥分三種類型：
A

、普通型：選用時按伸縮器的設計規范設計安裝，如需加限位螺栓，請?jiān)O(shè)計時注明

。
B

、固定限位型：它即可伸縮

，又能限位

，具有把伸縮部分固定起來不讓其伸縮的功能。其特點是功能多

，適用范圍更廣

。
C、加長型：它是把普通型伸縮蝶閥的伸縮節加長

，使其長度符合用戶所需長度（不包括伸縮量）

，其特點是在老管路的改造時，原管路上的閥門需要更新?lián)Q代

，不需把原管道上的閥門的連接部分割襯，即可取而代之

。加長型選用時也應考慮加限位措施

，如需限位請?jiān)O(shè)計時注明。

產品特點：

、密封部位可調節更換，密封性能可靠

。

、結構合理，設計靈活

，重量輕

，省力

，啟閉迅速

。

、伸縮蝶閥不僅能補償管道溫差縮產生的熱脹冷縮的功能

，還能為維修閥門安裝更換提供方便

。

安裝注意事項：

、法蘭伸縮蝶閥安裝前必須平放，切勿隨意磕碰

，運行時嚴禁將支架卸掉

。

、法蘭伸縮蝶閥出廠時結構長度為最小長度

，安裝時

，拉至安裝長度（即設計長度）。

、當管道間長度超過伸縮閥安裝長度時，請調整管道間隔

，切勿強行拉伸縮蝶閥

，以免損壞蝶閥

。

、法蘭伸縮蝶閥可在任意安裝

，做溫度補償用時

，在管道安裝完成后

，需沿管道軸線方向兩端加支架，防止伸縮閥伸縮管拉出

。

主要技術參數：

公稱通徑DN（mm)		50～2000		50～1600
公稱壓力PN（MPa)		0.6	1.0	1.6
密封試驗(MPa)		0.66	1.1	1.76
強度試驗(MPa)		0.9	1.5	2.4
適用溫度	軟密封	X:-40℃～90℃;XF:-20℃～200℃
	硬密封	碳鋼:-29℃～425℃ 不銹鋼-40℃～650℃
適用介質		水、空氣、天然氣、油品及弱腐蝕性流體
泄漏率		符合GB/T13927-92標準
驅動方式		蝸輪傳動 、電動 、氣動、液動

主要零部件材料：

零件名稱	材料
閥體	WCB 、QT450-10、不銹鋼
蝶板	WCB 、QT450-10 、不銹鋼
閥軸	2Cr13不銹鋼
密封圈	橡膠
填料	柔性石墨

采用標準：

制造標準

JB/T8527-97

、GB/T 122387-89

法蘭標準

GB9113-2000、GB17241.6-1998

檢驗標準

GB/T 13927-92

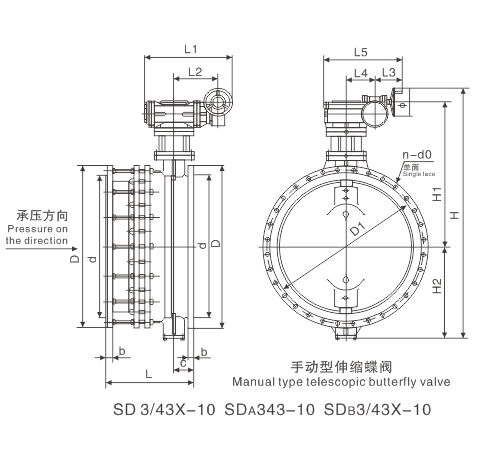

主要外形尺寸 PN1.0MPa

DN (mm)	手動裝置	D	D1	d	b	C	L			n-d0	4-M	H	H1	H2	L1	L2	L3	L4	L5	φ	WT (kg)
DN (mm)	手動裝置	D	D1	d	b	C	L0	Lmax	Lmin	n-d0	4-M	H	H1	H2	L1	L2	L3	L4	L5	φ	WT (kg)
300	3D-30/250	445	400	370	28	57	282	302	252	8-φ23	M27	959	542	267	449	178	254	104	473	300	148
350	3D-30/250	505	460	429	30	64	301	321	271	12-φ23	M20	1048	583	315	449	178	254	104	473	300	188
400	3D-30/250	565	515	480	32	70	313	333	283	12-φ28	M24	1120	620	350	449	178	254	104	473	300	237
450	3D-30/250	615	565	530	32	76	334	354	304	16-φ28	M24	1190	667	373	449	178	254	104	473	300	268
500	3D-30/400	670	620	582	34	76	346	366	316	16-φ28	M24	1280	702	428	486	178	254	130	528	300	289
600	3D-60/800	780	725	682	36	89	398	418	368	16-φ31	M27	1409	759	450	627	196	245	162	596	400	480
700	3D-60/800	895	840	794	40	115	425	445	395	20-φ31	M27	1613	885	528	627	244	245	162	596	400	645
800	3D-120//1500	1015	950	901	44	120	455	475	425	20-φ34	M30	1736	1013	573	635	244	295	196	711	300	818
900	3D-120//1500	1115	1050	1001	46	120	485	505	455	24-φ34	M30	1860	1071	639	635	270	295	196	711	300	956
1000	3D-120//1500	1230	1160	1112	50	150	495	515	465	24-φ37	M33	2107	1234	723	955	270	296	295	807	300	1277
1200	3D-120//1500	1455	1380	1328	56	175	542	562	512	28-φ40	M366	2326	1343	833	955	455	296	295	807	300	1764
1400	3D-200/4000	1675	1590	1530	62	195	612	632	582	32-φ43	M39	2996	1668	1078	1270	455	387	414	1089	500	4280
1600	3D-200/4000	1915	1820	1750	68	220	640	660	610	36-φ49	M45	3246	1778	1218	1270	598	387	414	1089	500	4953
1800	3D-200/12000	2115	2020	1950	70	245	710	730	680	40-φ49	M45	3720	2044	1426	1628	745	387	602	1399	500	7416
2000	3D-600/12000	2325	2230	2150	74	270	775	795	745	44-φ49	M45	3851	2115	1486	1630	750	417	602	1399	500	9372
