氣缸采用1/4旋轉式氣缸 四 備注:系列球閥結構長度及連接尺寸可根據客戶要求設計制造 備注:其他特殊密封材質或特殊溫度亦可根據客戶要求設計選型 備注:其他零部件及密封圈的材質亦可根據實際工況或客戶要求設計選型 備注:根據不同的閥門扭矩,不同的氣源壓力以及不同的實際工況
三
以電磁換向閥控制氣動執行機構技術規范 設計依據 GB標準 ANSI標準 設計標準 GB/12238 API609 結構長度 對夾式鏈接 GB12221 ANSI B16.10 ANSI B16.5(2-24") 連接法蘭尺寸 GB/9113、JB/T79 ANSI B16.47(26-32") 實驗和檢驗 JB/T9092 API598 技術參數 公稱通徑 DN50~800mm 連接方式 對夾式 氣缸選配 AT系列 氣缸形式 雙作用 控制方式 開關型 公稱壓力 16 氣源壓力 雙作用:4~8bar、單作用:5~8bar 介質溫度 W1:-40~180℃ 環境溫度 標準型:-20~80℃ 閥體材質 碳鋼(C)、不銹鋼(P4 密封材質 聚四氟乙烯(F) 附件選型 電磁閥 雙作用選二位五通 氣源處理三聯件 對氣源進行穩壓、過濾、氣缸潤滑 限位開關 遠程反饋開關信號 手操機構 可實現手動開、關閥門 定位器 輸入模擬量信號(4-20mA或者0-10V),調節閥門開度 備注 以上附件不是標準配件,如需配置訂貨時候注明,電磁閥和限位開關有分防爆和不防爆,如需防爆還要注明防爆等級
五主要零件材質表 序號 零件名稱 材質 序號 零件名稱 材質 C P4 P6 C P4 P6 1 內六角螺絲 1Gr18Ni9Ti 1Gr18Ni9Ti 1Cr18Ni12Mo2Ti 11 閥體 WCB ZG1Cr18Ni12Mo2Ti ZG1Cr18Ni12Mo2Ti 2 閥蓋 WCB 1Gr18Ni9Ti ZG1Cr18Ni12Mo2Ti 12 閥桿 1Cr13 1Gr18Ni9Ti 1Cr18Ni12Mo2Ti 3 墊片 1Gr18Ni9Ti 1Gr18Ni9Ti 1Cr18Ni12Mo2Ti 13 連接支架 WCB WCB WCB 4 閥座 PTFE.不銹鋼+柔性石墨 14 鍵 45 45 45 5 墊片 1Gr18Ni9Ti 1Gr18Ni9Ti 1Cr18Ni12Mo2Ti 15 襯套 PTFE.復合軸承 6 蝶板 WCB ZG1Cr18Ni12Mo2Ti ZG1Cr18Ni12Mo2Ti 16 填料 PTFE.柔性石墨 7 圓柱銷 45 1Gr18Ni9Ti 1Cr18Ni12Mo2Ti 17 壓蓋 WCB ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti 8 下蓋 WCB ZG1Cr18Ni12Mo2Ti ZG1Cr18Ni12Mo2Ti 18 氣動裝置 擠壓鋁合金 9 墊片 PTFE.不銹鋼+柔性石墨 19 位置指示器 塑料 10 襯套 PTFE.復合軸承

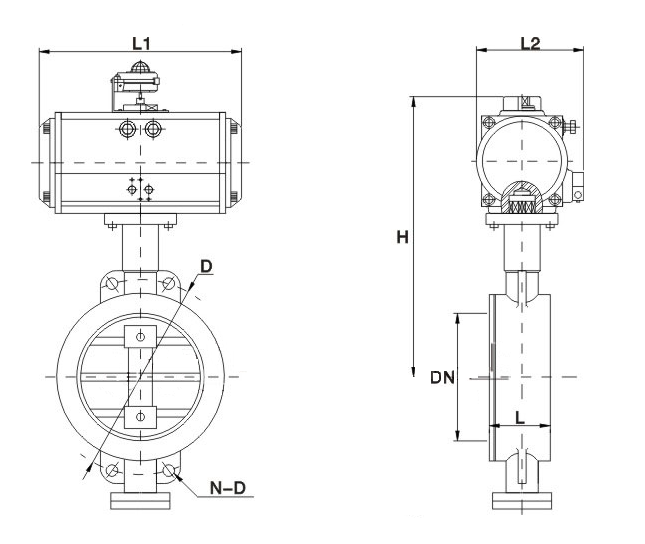

六主要外形尺寸-PN16(16bar) 公稱通徑[DN] 外形尺寸 連接尺寸 執行器型號 L L1 L2 H D N-D 50 43 159/211 83/95 277/205 125 4-18 ATD63/ATE75 65 46 211/248 95/107 287/315 145 4-18 ATD75/ATE88 80 46 248/269 107/123 365/375 160 8-18 ATD88/ATE100 100 52 269/315 123/141 420/436 180 8-18 ATD100/ATE115 125 56 315/345 141/152 436/462 210 8-18 ATD115/ATE125 150 56 345/409 152/172 466/543 240 8-22 ATD125/ATE145 200 60 409/438 172/187 593/665 295 12-22 ATD145/ATE160 250 68 436/559 187/215 682/752 355 12-26 ATD160/ATE190 300 78 550/600 215/240 725/772 410 12-26 ATD190/ATE210 350 78 600/633 240/262 832/880 470 16-26 ATD210/ATE240 400 102 633/730 262/330 862/968 525 16-30 ATD240/ATE270 450 114 633 262 945/1005 585 20-30 ATD240/ATE25 500 127 730 300 1058/1060 650 20-33 ATD270/ATE25 600 154 1320/1970 440/480 1108/1195 770 20-36 ATD25/ATE28 700 165 1430/2700 480/560 1170/1255 840 24-36 ATD28/ATE35 800 190 1430/2700 480/560 1325/1365 950 24-39 ATD25/ATE35
