AW氣動執行器

氣源壓力：0.3 ～ 0.7Mpa（最大1.0Mpa）
工作環境溫度：
基本型：-20℃ ～ 90℃
高溫型：-20℃ ～ 180℃
低溫型：-40℃ ～ 90℃
回轉角度：90°～±5°
氣源接口： AW13-G1/4

、AW17-G3/8、AW20～AW40-G1/2

聯系購買

分享到：

產品詳細

一、AW氣動執行器產品概述

AW氣動執行器氣動裝置適用與90°回轉（1/4轉）的閥門

。如球閥、蝶閥、旋塞閥等

。本產品設計制造采用JIS標準，與閥門倆界部采用國際標準ISO5211.AW/AW-S氣動執行器驅動裝置批量生產

、性能優良、質量穩定

。

二、AW氣動執行器型號規格

型號規格	氣源壓力（ Mpa ）
型號規格	0.3	0.4	0.5	0.6	0.7
AW13	515	620	770	930	1080
AW17	950	1270	1590	1910	2230
AW20	2150	2870	3580	4300	5020
AW25	3360	4480	5600	6720	7850
Aw28	5150	6860	8580	10300	12020
AW35	10120	13500	16870	20250	23620
AW40	13220	17630	22040	26450	30860
AW50	22460	29950	37440	44930	52420
AW60	47300	63070	78840	94610	110380

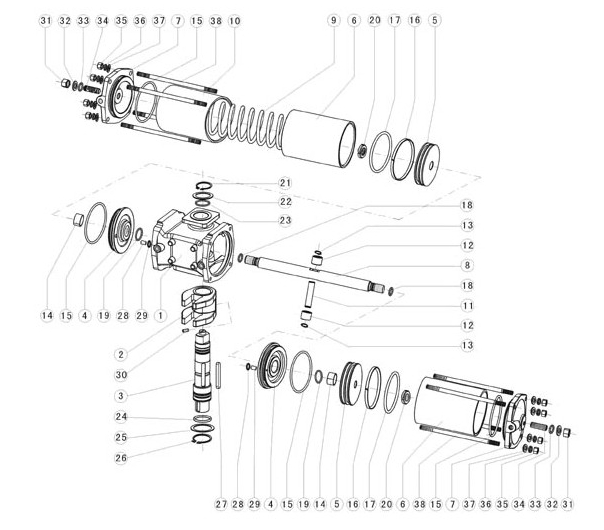

三、AW氣動執行器分解圖

四

、AW氣動執行器零部件說明

序號	名稱	數量	序號	名稱	數量	序號	名稱	數量	序號	名稱	數量
1	箱體	1	11	銷軸	1	21	彈性擋圈	1	31	鎖緊螺母	2
2	拔叉	1	12	滾套	2	22	減磨墊圈	1	32	平墊圈	2
3	轉軸	1	13	彈性擋圈	2	23	O型圈	1	33	O型圈	2
4	隔板	2	14	無油軸承	2	24	O型圈	1	34	調節螺釘	2
5	活塞	2	15	O型圈	2	25	減磨墊圈	1	35	螺母	8
6	缸體	2/3	16	導向環	2	26	彈性擋圈	1	36	彈性墊圈	8
7	缸蓋	2	17	O型圈	2	27	平鍵	1	37	平墊圈	8
8	活塞桿	1	18	O型圈	2	28	O型圈	2	38	雙頭螺栓	8,
9	彈簧	1/2/4	19	O型圈	2	29	定位銷	2	39
10	彈簧缸	1	20	鎖緊螺母	2	30	緊定螺釘	1	40

五、AW氣動執行器主要性能特性

、AW氣動執行器分為雙作用、單作用式（彈簧復位）

，2個分體氣缸。容易制造大尺寸缸體

。滿足各種大型旋轉類閥門的需求。

、輸出扭矩大

，動作靈活平衡

，缸體內壁和活塞軸鍍硬鉻

，具有很好的抗摩性

，所有活動部件之間配有無油潤滑軸和導向環以降低摩擦系數

，延長使用壽命

，AW氣動執行器的U型曲線特性輸出扭矩更適合大口徑球閥

、蝶閥

。

、采用低摩擦材料制成的滑動裝置，避免了金屬與金屬的直接接觸

。

、底面固定孔便于執行器與閥連接并使其對正

，符合ISO5211/DIN3337標準

。

、底部裝配孔為四方形

，便于與閥桿連接并可旋轉45°轉角安裝

。

、回轉角度：雙作用式=90°，單作用式=90°從兩端可調節角度±5°

。

7、工作環境溫度：-20℃~80℃

。

8、氣源：過濾

、干燥或者加油潤滑的潔凈空氣

，下限壓0.1Mpa

，上限壓力1Mpa

。

、基本設計：氣動雙氣缸雙活塞撥叉?zhèn)鲃訖C(jī)構

。型號AW=雙作用

；型號AWS=單作用式（彈簧復位）

。

、AW系列氣動裝置適用與90°回轉（1/4轉）的閥門。如球閥

、蝶閥、旋塞閥等

。本產品設計制造采用JIS標準，與閥門連接部采用國際標準ISO5211。

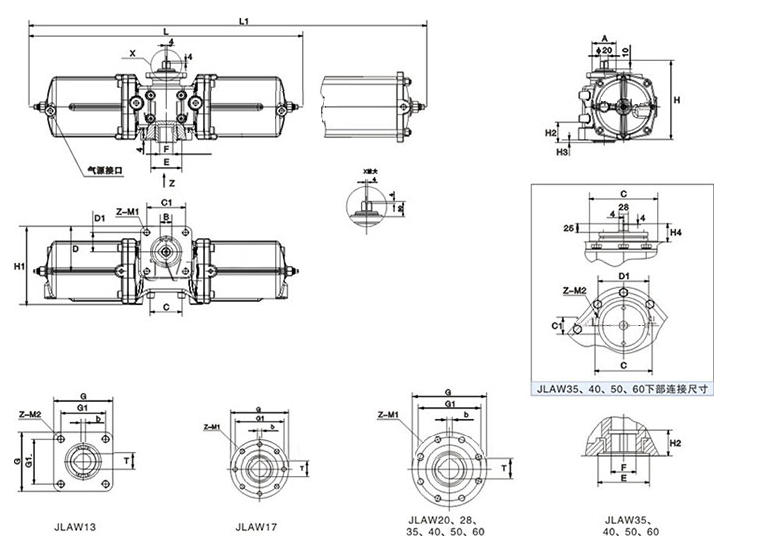

主要外形尺寸-PN25(25bar)
型號	AWD13 AWE13	AWD17 AWE17	AWD20 AWE20	AWD25 AWE25	AWD28 AWE28	AWD35 AWE35	AWD40 AWE40	AWD50 AWE50	AWD60
L	627	850	1158	1158	1448	1880	1880	2350	2800
L1	850	1120	1495	1630	1955	2520	2520	3280	/
H	228	275	326	326	396	440	490	600	700
H1	200	270	350	375	460	545	570	680	820
H2	46	55	67	67	80	116	116	144	172
H3	7	8	12	12	11	/	/	/	/
H4	/	/	/	/	/	/	54	54	54
A	42	50	64	64	85	/	/	/	/
B	28	34	44	44	55	/	/	/	/
C	85	112	137	137	160	203	203	230	256
D	95	143	157	157	170	/	/	/	/
C1	70	70	100	100	100	180	180	195	234
D1	35	50	60	60	60	60	60	80	60
Z-M1	2-M8	2-M10	2-M10	2-M10	2-M10	4-M6	4-M6	4-M6	4-M6
E	80	120	140	140	220	220	220	280	360
F	34	48	60	60	70	105	105	120	140
G	132	190	232	232	318	350	350	400	500
G1	100	160	200	200	280	300	300	350	450
Z-M2	4-M16	8-M16	8-M16	8-M16	8-M20	8-M24	8-M24	12-M24	12-M27
b	10	14	18	18	20	28	28	32	36
T	37.3	51.8	64.4	64.4	74.9	117.8	117.8	127.4
氣源接口	4-G1/4	4-G3/8				4-G1/2			148.5
