球閥閥芯是一側為凹型的球閥
，閥芯在旋轉的時候與密封面接觸
，使流量通過球型閥芯的開度得到精密封控制。閥體結構確定了閥門的特性
。因此同一口徑的閥門，因閥體結構的不同
，也有不同的流量變化
。
說到這，你肯定在想
，這是為什么呢
？下面跟大家分享一下常用調節閥在小開度時的流量變化。

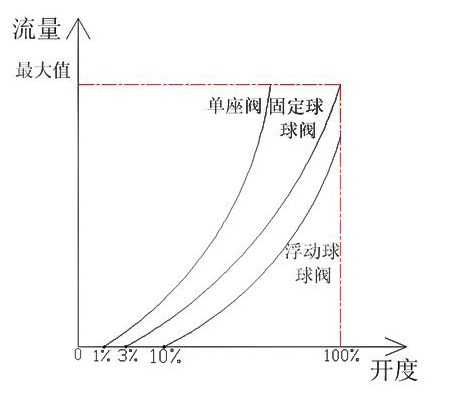

從上圖的曲線圖不難看出
單座閥的流量變化是最快的
，在開度1%就開始有流量變化
；
固定球球閥在3%才開始有流量變化；
浮動球球閥流量變化最慢
，開度在10%才有流量變化
。
這是為什么呢
？

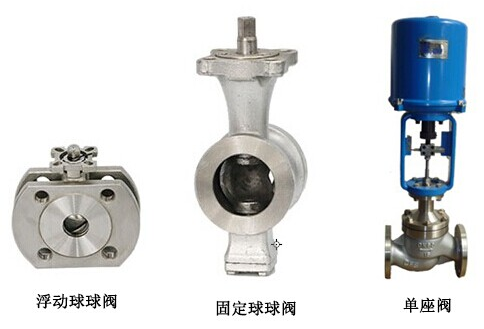

閥體結構直接決定了調節閥流量特性
，單座閥屬于直行程的閥門，閥桿上下運行
，壓蓋式密封
，開啟1%流道就會有流量。當然在密封性上面
，相對固定球球閥和浮動球球閥比較差
。
固定球球閥的閥芯與閥桿是焊接固定半球結構
，閥芯旋轉到3%V形槽才露出
，產生流量。
浮動球球閥的閥芯與閥桿是機械拼接
，閥芯旋轉10%閥芯的V形槽才露出
，產生流量。
浮動球球閥和固定球球閥都是角行程的閥門作0-90度或0-360度旋轉運動
，閥芯為球閥
，其中浮動球球閥更是雙面球形密封
，閥芯與密封面是面接觸
，密封強度遠遠高于直行程閥門。
選型要點：
閥體結構直接決定了調節閥流量特性
，如果在小開度的時候就想得到精確的控制
，在選型的時候一定要考慮到以上這些因素。
